5Ч-125А

Редуктор червячный одноступенчатый 5Ч-125А



Передаточное число, ном. 8 10 12,5 16 20 25 31,5 40 50 63 80 100 110
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 925 900 900 950 925 875 1150 900 925 875 750 710 700
Подводимая расчетная мощность, кВт 18,6 14,6 11,9 10,1 7,9 6,2 6,8 4,3 3,7 2,9 2,1 2,2 2,1
КПД, % 93 92 91 88 87 85 80 78 75 72 66 57 47
Допускаемая радиальная нагрузка, Н Входной вал 950 333 315
Выходной вал 8500 6661 6614
Корректированный уровень звуковой мощности, дБА 89
Масса, кг не более 73

Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40%

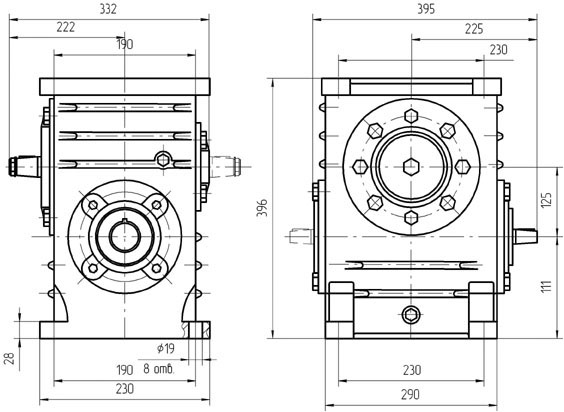

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1

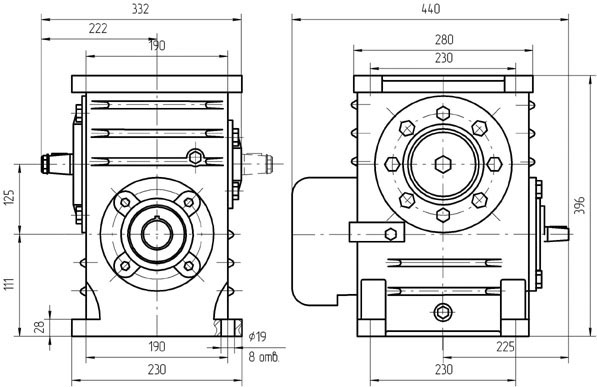

Вариант сборки 52(51,53,56), вариант крепления 1(2), вариант расположения червячной пары 1, исполнение с вентилятором

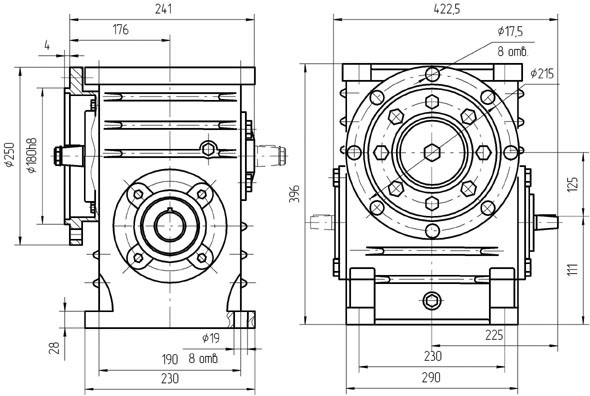

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1, исполнение с опорным фланцем вариант крепления 3(4)

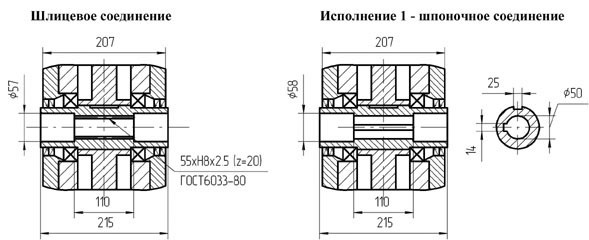

Вариант исполнения конца тихоходного вала (К1, Ц - обозначение при заказе)

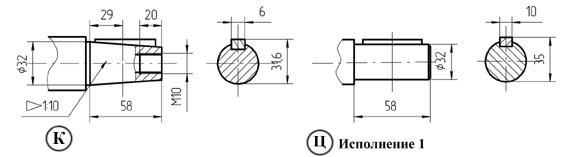

Варианты исполнения конца быстроходного вала (К, Ц - обозначение при заказе)




Вариант сборки 56
