Червячный редуктор ч 100. Описание. Характеристики. Особенности.
Редуктор червячный ч 100 применяется для снижения динамики угловой скорости вращения и повышения вращающего момента за счет преобразования энергии.
Нормальной рабочей средой редукторов считается содержание непроводящей пыли до 10 мг на 1 м3 воздуха. Использование редукторов в агрессивной и взрывоопасной среде не рекомендуется.
Оптимальная частота вращения вала – не более 1800 об/мин.
Передаточное числовое значение червячной пары достигает соотношения 1:100. Соответственно, КПД снижается, при повышенных нагрузках составляя не более 42%.
Актуальность и простота использования червячного редуктора строится на его технических особенностях. Фактическое отсутствие шума при перегрузках и плавность хода одноступенчатой передачи определяют качественный потенциал использования редуктора.
Постоянные ударные нагрузки снижают потенциал использования редукторов примерно на 30%. Негативное воздействие на редуктор оказывает также пренебрежение смазочными материалами, препятствующими преждевременному истиранию ходовых деталей.
Для червячного редуктора характерен эффект самоторможения. При этом становится невозможным свободное вращение ведущего вала, что создает определенные ограничения по применению механизма.
Червячный редуктор незаменим в качестве бюджетного решения, касающегося минимизации частоты вращения и потенциального увеличения крутящего момента при критических условиях эксплуатации. Гарантийный срок использования устройства составляет примерно 10 тыс. часов беспрерывной работы.
Условия применения редукторов:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону;
- температура внешней среды - от минус 40 до плюс 50°С;
- внешняя среда - неагрессивная, невзрывоопасная.

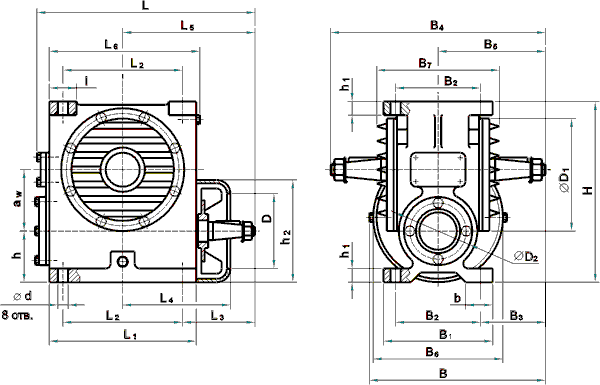

Габаритные и присоединительные размеры.
Габаритные и присоединительные размеры.
| Типоразмер редуктора |
аw |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
l |
d |
b |
H |
h |
| Ч-100 |
100 |
373 |
240 |
200 |
125 |
177 |
225 |
257 |
40 |
19 |
45 |
312 |
100 |
| Типоразмер редуктора |
h1 |
h2 |
D
|
D1
|
D2 |
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
B7
|
| Ч-100 |
18 |
179 |
140 |
220 |
150 |
341
|
175 |
140 |
155 |
450 |
225 |
218 |
217 |
| Типоразмер редуктора |
Выходные концы валов |
L |
L1 |
L2 |
L3 |
b |
d |
d1 |
t |
m |
| Ч-100 |

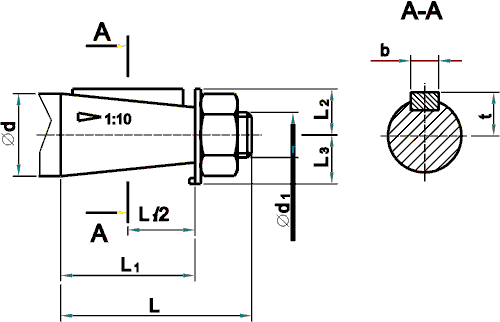

конические |
Вал быстроходный |
80 |
58 |
24 |
18 |
6 |
32 |
M20xl,5-8g |
17,05
|
-
|
| Вал тихоходный |
110
|
82
|
32
|
25
|
12
|
45
|
М30х2- 8g
|
23,45
|
-
|

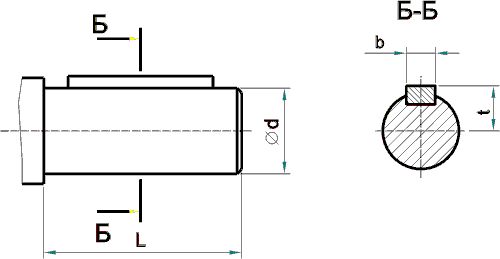

| цилиндрические |
Вал быстроходный |
80
|
-
|
-
|
-
|
10
|
32
|
-
|
35
|
-
|
| Вал тихоходный |
110
|
-
|
-
|
-
|
14
|
45
|
-
|
48,5
|
-
|

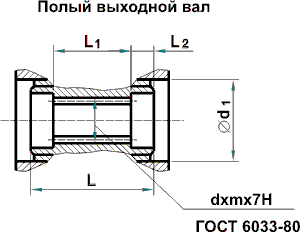

| Вал полый шлицевой |
205
|
90
|
57,5
|
-
|
-
|
45
|
46
|
-
|
2 |

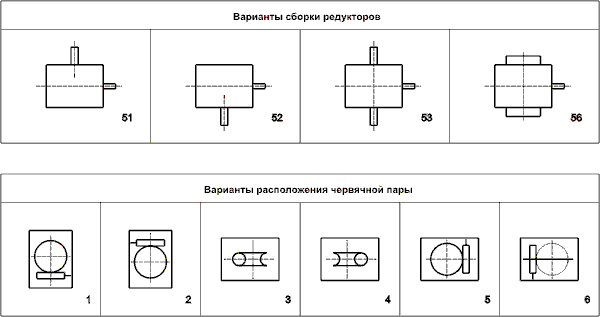

Вариант сборки редукторов и расположения червячной пары.
Технические характеристики.
| U ном. |
Ч-100 |
| U фак. |
1500 мин.-1 |
1000 мин.-1 |
750 мин.-1 |
Консольная нагрузка |
Уровень звука |
Масса |
| Мт Н.м |
η |
Мт Н.м |
η |
Мт Н.м |
η |
Рб; Н |
Рт; Н |
ДБА
|
кг |
8
|
7,75
|
380
|
0,93
|
426 |
0,92 |
477 |
0,91 |
800
|
5500
|
80
|
57 (44)
|
| 10 |
10
|
367
|
0,93 |
410 |
0,91 |
460 |
0,90 |
| 12,5 |
12 |
374 |
0,92 |
420 |
0,90 |
470 |
0,89 |
| 16 |
15,5 |
392 |
0,89 |
440 |
0,87 |
492 |
0,85 |
| 20 |
20 |
389 |
0,87 |
414 |
0,85 |
464 |
0,83 |
| 25 |
24 |
372 |
0,87 |
417 |
0,84 |
466 |
0,83 |
| 31,5 |
31 |
400 |
0,70 |
448 |
0,66 |
500 |
0,63 |
| 40 |
40 |
387 |
0,78 |
433 |
0,74 |
485 |
0,71 |
| 50 |
48 |
389 |
0,77 |
436 |
0,73 |
488 |
0,71 |
| 63 |
64 |
313 |
0,69 |
350 |
0,64 |
396 |
0,60 |
| 80 |
84 |
292 |
0,69 |
327 |
0,61 |
366 |
0,58 |
где: Uном; Uфак. - номинальное и фактическое передаточное число; 1500мин-1; 1000мин-1; 750мин-1 - частота вращения быстроходного вала; Мт - наибольший допускаемый крутящий момент, Н·м; η - коэффициент полезного действия; Рб - консольная нагрузка на середину шейки быстроходного конца вала, Н; Рт - консольная нагрузка на середину шейки тихоходного конца вала, Н; в скобках- масса редуктора с алюминиевым корпусом.
Пример условного обозначения редуктора при заказе:
Редуктор Ч-100-40-51-У3-В или Ч-160-20-52-Т, где:
Ч - тип редуктора;
100 и 160 - межосевое расстояние, мм.;
40 и 20 - номинально передаточное число;
51 и 52 - вариант исполнения сборки;
У3 и Т - климатическое исполнение и категория размещения;
В - поставка редуктора с вентилятором (для режима работы - 1).
|
