Преобразователи частоты Delta Electronics VFD-E
Высокоэффективный преобразователь частоты в компактном модульном исполнении
- Встроенный программируемый логический контроллер (PLC)
- Допускают плотную установку
- Простота обслуживания
- Модульная конструкция
- Встроенный порт RS-485 (MODBUS)
- Дополнительные коммуникационные модули
- Гибкое расширение входов/выходов
- Совместное использование шины DC BUS
- Соответствие директивам RoHS
- Встроенный РЧ-фильтр
DELTA Electronics разработала две новые модификации преобразователей частоты серии VFD-E. Одна из них VFD-E-P с разделенной системой охлаждения конструктивно выполнена без охлаждающего радиатора и предназначена для эксплуатации в запыленной среде. Вторая модификация VFD-E-T - это преобразователи типоразмера А, имеющие в своем составе встроенный тормозной ключ и возможность непосредственного подключения тормозного резистора (в стандартном исполнении преобразователи VFD-E типоразмера А встроенного тормозного ключа не имеют).
Особенности:
- Новая высоко-эффективная серия, сочетающая в себе компактное конструктивное исполнение с широкими возможностями и отличными эксплуатационными характеристиками.
- Вольт-частотный и векторный алгоритмы управления.
- Автотестирование и определение параметров двигателя при векторном управлении.
- Выходная частота от 0.1 до 600.0 Гц.
- Встроенный ПЛК (программируемый логический контроллер) позволяет гибко адаптировать преобразователь для широкого круга задач автоматизации без применения внешних приборов (счетчиков, таймеров, контроллеров и др.), что ведет к общему уменьшению затрат. Программирование встроенного ПЛК может выполняться на одном из трех языков программирования: LAD (релейно-контактная логика), IL (список инструкций), SFC (последовательные функциональные схемы).
- Возможность установки, как на стенку, так и на DIN-рейку (с адаптером крепления). Для оптимального использования места в шкафу допускается плотная установка VFD-E за счет высоко-эффективного охлаждения.
- Встроенный РЧ-фильтр (в моделях 230В/1ф и 460В/3ф) для снижения электромагнитных помех и соответствия нормам ЭМС.
- RFI-переключатель предоставляет возможность отключения цепочки конденсаторов "Y" фильтра при использовании привода в системах вычислительной техники.
- Соответствие директивам RoHS по обеспечению экологической безопасности эксплуатации и утилизации.
- Несколько VFD-E могут быть соединены в параллель в звене постоянного тока для совместной регенерации энергии торможения. В этом случае перенапряжение не допускается и энергия торможения распределяется равномерно.
- Модульная конструкция VFD-E и большое количество плат расширения такие как, плата входов/выходов (I/O card), плата реле, плата энкодера (PG card), USB-карта, и др., позволяют гибко изменять конфигурацию преобразователя для конкретной задачи.
- Возможность выноса пульта управления со светодиодным индикатором и встроенным потенциометром. А также возможность эксплуатации без пульта управления.
- Встроенный порт RS-485 (MODBUS), а так же дополнительные сетевые модули для поддержки популярных коммуникационных протоколов, включая, Profibus, DeviceNet, LonWorks и CANopen
- Развитые функции защиты, включающие в себя высоко-точное измерение тока, полную защиту от перегрузки по току (oL, oL1 и oL2), токоограничение и предотвращение перенапряжения, защиту от короткого замыкания, автоматическое повторное включение, поиск скорости и защита двигателя от перегрева (PTC-термистор).
- В базовой комплектации имеется: 6 дискретных программируемых входов; 2 аналоговых входа (4...20мА, 0...10В) и 1 аналоговый выход; 1 релейный и 1 цифровой (с открытым коллектором) многофункциональные программируемые выходы.
Область применения:
- Подъемно-транспортные механизмы: ленточные конвейеры, автоматические двери, вращающиеся заслонки, небольшие лифты, лебедки, эскалаторы, элеваторы, механизмы авто-парковки, кран-балки, и др.
- Пищевая промышленность: ломтерезки, миксеры, смесители, изготовление макарон, и др.
- Металлообработка: шлифовальные станки, дрели, небольшие токарные станки, фрезерные станки, опрессовка под давлением (фиксатор), и др.
- Деревообработка: 4-х сторонние продольно-строгальные станки, пилы, деревообрабатывающие станки, несложные вырубные машины, устройства нанесения покрытия, и др.
- Насосно-вентиляционное оборудование: системы кондиционирования зданий, канализационные системы, циркуляционные системы с постоянным давлением, насосы для водоснабжения зданий, сельскохозяйственные насосы, управление температурой в печах, компрессоры вентиляторы для теплообмена, насосы для фонтанов, сушильные камеры, и др.
- Бумажная/текстильная промышленность: вязальные машины, кругло- и плоско-прядильные машины, перемоточно-разрезные станки, печатные машины, промышленные швейные машины, и др.
- Другие области применения: гладильные машины, пульверизаторы, "бегущая" дорожка, намотчики/размотчики, промышленные стиральные машины, авто-мойки, упаковочные машины , центрифуги, экструдеры, и т.д.
Характеристики:
| Класс напряжения |
230В |
| Модель VFDхххE |
002 |
004 |
007 |
015 |
022 |
037 |
055 |
075 |
| Выход |
Ном. мощность двигателя, кВт |
0.2 |
0.4 |
0.7 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
| Полная мощность, кВА |
0.6 |
1.0 |
1.6 |
2.9 |
4.2 |
6.5 |
9.5 |
12.5 |
| Ном. выходной ток, А |
1.6 |
2.5 |
4.2 |
7.5 |
11.0 |
17.0 |
25.0 |
33.0 |
| Выходное напряжение, В |
3-х фазное, от 0В до напряжения питания |
| Выходная частота |
0.1...600 Гц |
| Несущая частота ШИМ, кГц |
1 - 15 кГц |
| Выход |
Напряжение питания |
1фаза/3фазы(200...240)В±10% |
3фазы(200...240)В±10% |
| Частота |
50/60Гц±5% |
| Номинальный входной ток, А |
4.9/1.9 |
6.5/2.7 |
9.7/5.1 |
15.7/9 |
24/15 |
20.6 |
26 |
34 |
| Охлаждение |
Естественное |
Вентилятор |
| Масса, кг |
1.1 |
1.1 |
1.1 |
1.9 |
1.9 |
1.9 |
3.5 |
3.5
|
| Класс напряжения |
460В |
| Модель VFDхххE |
004 |
007 |
015 |
022 |
037 |
055 |
075 |
110 |
| Выход |
Ном. мощность двигателя, кВт |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
| Полная мощность, кВА |
1.2 |
2.0 |
3.3 |
4.4 |
6.8 |
9.9 |
13.7 |
18.3 |
| Ном. выходной ток, А |
1.5 |
2.5 |
4.2 |
5.5 |
8.2 |
13 |
18 |
24.0 |
| Выходное напряжение, В |
3-х фазное, от 0В до напряжения питания |
| Выходная частота |
0.1...600 Гц |
| Несущая частота ШИМ, кГц |
1 - 15 кГц |
| Выход |
Напряжение питания |
3фазы(380...480)В±10% |
| Частота |
50/60Гц±5% |
| Номинальный входной ток, А |
1.9 |
3.2 |
4.3 |
7.1 |
11.2 |
14 |
19 |
26 |
| Охлаждение |
Естественное |
Вентилятор |
| Масса, кг |
1.2 |
1.2 |
1.2 |
1.9 |
1.9 |
4.2 |
4.2 |
4.2 |
Характеристики
управления |
Система модуляции |
SPWM (синусоидальная ШИМ) |
| Управление |
- Вольт-частотная характеристика (U=f(F))
- Векторное управление
|
| Дискр. заданной и вых. частоты |
0.01 Гц |
| Характеристика момента |
Автоматическая компенсация момента и скольжения, нач. момент 150% на 5Гц |
| Перегрузочная способность |
150% от номинального тока ПЧ в течении 1 мин |
| Пропускаемые частоты |
Три зоны, с диапазоном 0.1~400Гц |
| Время разгона/торможения |
0.1 - 600 сек (2 независимые установки времени разгона и торможения) |
| Уровень токоограничения |
От 20 до 250% от номинального тока |
| Торможение постоянным током |
Рабочая частота: 0.1~400.0Гц, вых. ток: 0~100% от ном. тока Время активизации: при старте 0~60 сек, при останове 0~60 сек |
| Регенеративный тормозной момент |
Примерно 20% (до 125% с дополнительным тормозным резистором или с внешним тормозным модулем . В моделях 0.75-11кВт тормозной модуль встроенный) |
| Вольт/частотная хар-ка (V/f) |
Возможна корректировка пользователем |
Рабочие
характеристики |
Задание
частоты |
С пульта |
С помощью кнопок и или встроенного потенциометра |
| Внешними сигналами |
Потенциометр - 5кОм/0.5Вт, 0...+10VDC, 4...20mA, интерфейс RS-485; Программируемые входы 3 - 9 (15 предустановленных скоростей, Jog, up/down) |
| Управление |
С пульта |
С помощью клавиш RUN, STOP |
| Внешние сигналы |
2 проводн./3 проводн. (FWD, REV, EF), JOG (толчковая скорость), интерфейс RS-485 (MODBUS), программируемый логический контроллер |
| Функции дискретных входов |
Предустановленные скорости 0 - 15, Jog, запрет разг./замедления, выбор разгона/замедл. 2, пауза (NC, NO), запрет вкл. дополн. двигателя, выбор ACI/AVI/AUI, сброс привода, счетчик импульсов, сигналы увелич./уменьш. частоты (UP/DOWN), выбор NPN/PNP логики |
| Функции дискретных выходов |
Привод работает, заданная частота достигнута, ненулевая скорость, пауза, авария, местное/дистанц. управление, вкл. дополнит. двигателя, готовность к работе, перегрев ПЧ, аварийный останов и выбор состояния входных терминалов (NC/NO) |
| Аналоговый выход |
Сигнал пропорциональный: вых. частоте/току/напряжению/заданной частоте/скорости |
| Выходной аварийный сигнал |
Контакт замкнется при срабатывании одной из защит (1 релейный контакт или 1 транзистрный выход с отрытым коллектором) |
| Функции работы |
Встроенный ПЛК, AVR, S-кривая разгона/замедл., ограничение напряжения и тока, запись 5 отказов,блокировка реверса, перезапуск при пропадании питания, тормож. пост. током, автоматическая компенсация момента/скольжения, автотестирование двигателя, огранич. вых. частоты, блокировка изменения параметров, ПИД-регулятор, управления вентиляторами и насосами, счетчик импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP входы |
| Функции защиты |
Повышенное и пониж. напряжение, перегрузка и недогрузка по току, внешнее отключение, короткое замыкание, замык. на землю, перегрев радиатора, электр. тепловое реле, перегрев двигателя (PTC) |
| Пульт управления |
6-клавиш, 5 светодиодов состояния, 7-сегментный 4-разрядный LED-индикатор: заданная и выходная частота, вых. ток, пользовательская величина, параметры, коды аварийных отключений, RUN, STOP, RESET, FWD/REV, JOG, PLC |
Условия
эксплуатации |
Класс защиты |
IP-20, степень загрязнения 2 |
| Место установки |
Высота до 1000 м, внутри помещений без коррозионных газов, пыли, жидкости |
| Рабочая температура окружающей среды |
-10...+50°C (без конденсата и инея)
-10...+40°C при плотной установке |
| Температура хранения и транспортировки |
-20...+60°C |
| Относительная влажность |
не более 90 % (без конденсата) |
| Вибростойкость |
9,80665 м/сек2 (1G) менее 20 Гц, и 5,88 м/сек2 (0.6G) менее 20...50 Гц |

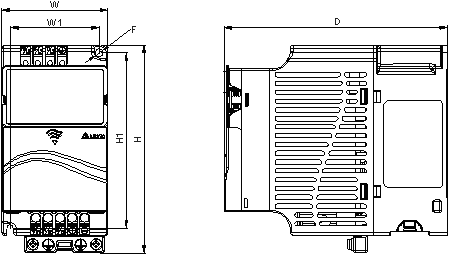

Размеры:
| Модель |
W |
W1 |
H |
H1 |
D |
F |
VFD002E11A
VFD002E21A
VFD002E23A
VFD004E11A
VFD004E21A
VFD004E23A
VFD004E43A
VFD007E21A
VFD007E23A
VFD007E43A
VFD015E23A
VFD015E43A |
72 |
60 |
142 |
120 |
152 |
5.2 |
VFD007E11A
VFD015E21A
VFD022E21A
VFD022E23A
VFD022E43A
VFD037E23A
VFD037E43A |
100 |
89 |
174 |
162 |
152 |
5.5 |
VFD055E23A
VFD055E43A
VFD075E23A
VFD075E43A
VFD110E43A |
130 |
116 |
260 |
246.5 |
169.2 |
5.5 |
|
